Die AWW 60 // AWB 60
Der einfache und robuste Aufbau bietet hier eine wirtschaftliche Lösung zum Waschen und Trocknen von Bauteilen. Und das bei optimaler Prozessdokumentation. Die S7-1500 Steuerung in Verbindung mit einem modernen HMI Touchpanel und Barcodelesegerät ermöglicht eine bedienerfreundliche Handhabung der Anlage.
Je nach Ihrer Aufgabenstellung fertigen wir auch Maschinen mit individuellen Chargenvolumen und Formteilanforderungen.
Kontinuierlich Sauber

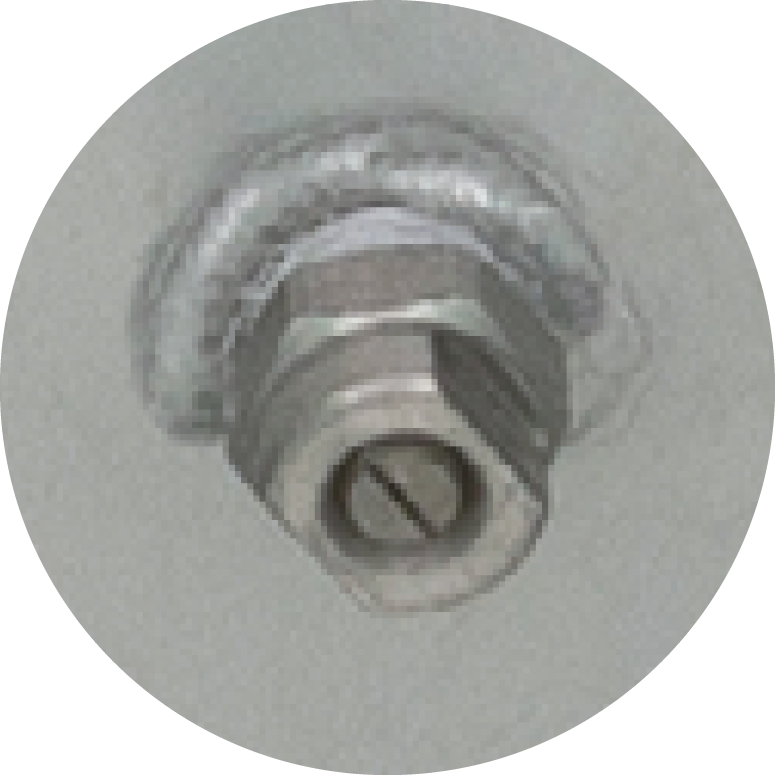

Beschichtungsdrüse (AWW 60 // AWB 60)
> durchflussgesteuerte Zerstäuberdüse für optimalen Auftrag des Beschichtungsmittels

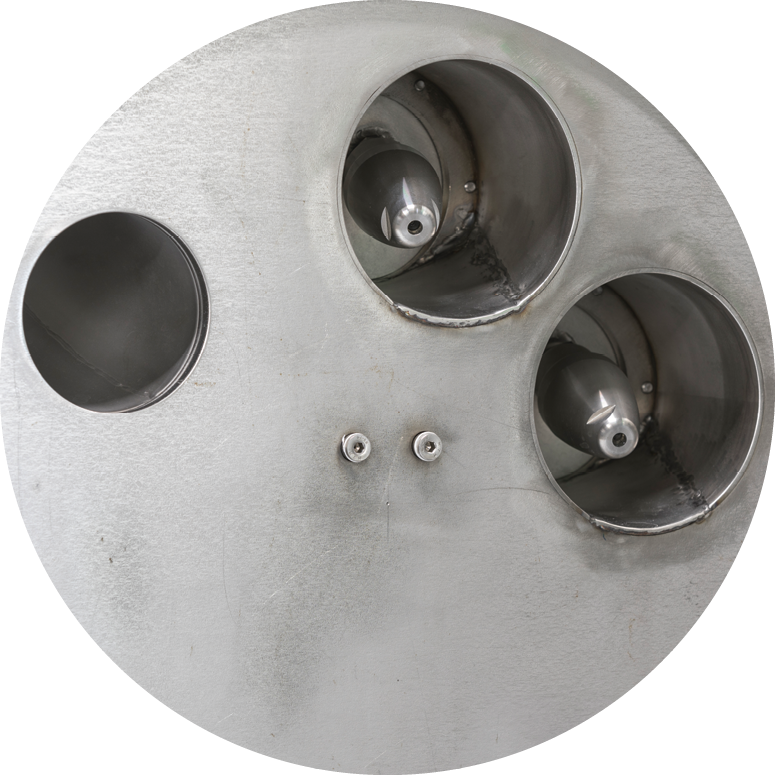

Hochdruckspülen (AWW 60)
> Hochleistungspendeldüse bis 200 bar
> Integrierte Hochdruckpumpe
> Geringer Wasserverbrauch mit optimaler Reinigungswirkung

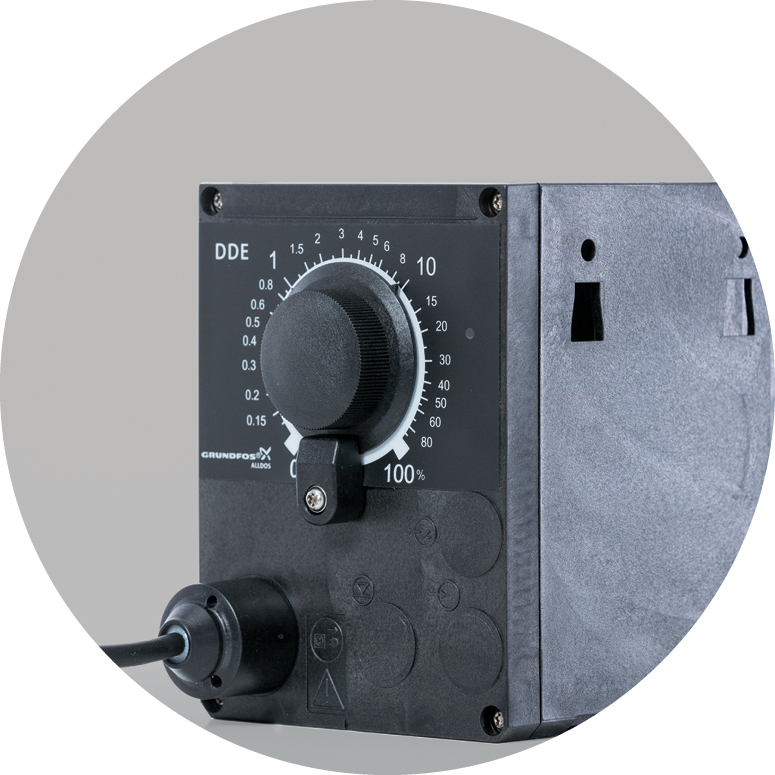

Dosierpumpen (AWW 60 // AWB 60)
> 2 integrierte Dosierpumpen frei programmierbar
> 2 Vorratsbehälter (z. B. Waschmittel, Silkonöl, Antistatikum)
Die Standards
Steuerung
> Siemens S7-1500 mit Touchpanel TP 700 Comfort
Wassererhitzung
> Über Durchlauferhitzer
> 20 °C – 60 °C, stufenlos regelbar
Trocknung
> Hochdruckventilator und Heizregister
> 30 °C – 90 °C, stufenlos regelbar
Gehäuse
> Schallschutzkabine
Bearbeitungstrommel
> Gelochter Wechselkorb
Trommeldrehzahl
> 7 – 60 rpm
Datenverwaltung (LAN, USB)
> Externe Sicherung der Rezepturen
> Lückenlose Chargendokumentation

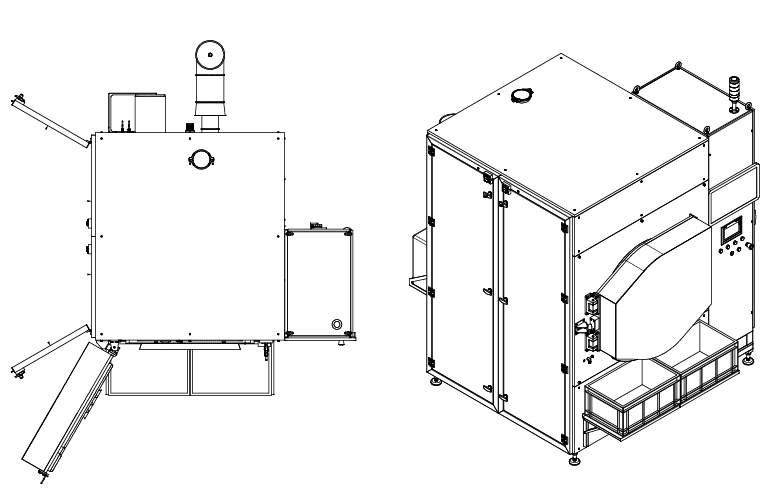

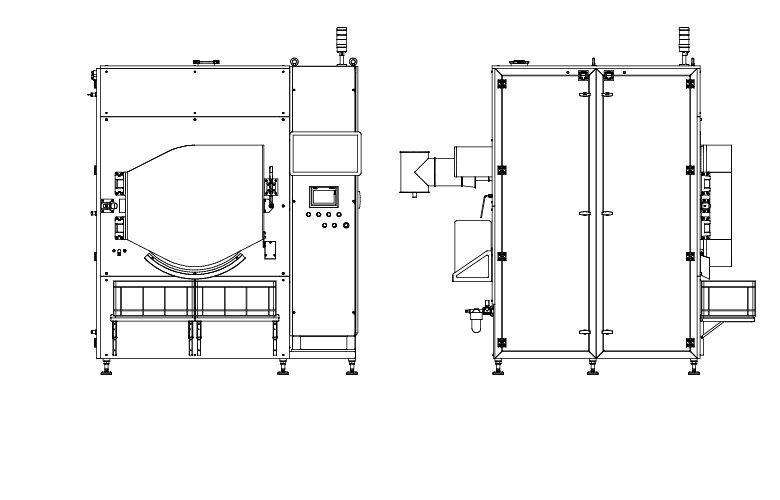

Technische Daten und Details der AWW 60 // AWB 60
- Gehäuse: Schallschutzkabine
- Steuerung: Siemens S7-1500 mit Touchpanel TP 700 Comfort inkl. Barcodeleser
- Anordnung Schaltschrank: seitlich am Gehäuse integriert
- Prozessdokumentation: Datenverwaltung über LAN und/oder USB
- Chargenvolumen: bis zu 100 Liter
- Korbvolumen: 240 Liter
- Korbgeometrie: zylindrisch mit Wälzleisten
- Korbdrehzahl: 7 – 60 rpm
- Hochdruckspülen: Hochdruckpendeldüse bis zu 200 bar
- Beschickungstür: manuell
- Wassertemperatur: 20 °C – 60 °C, stufenlos regelbar
- Trockentemperatur: 30 °C – 90 °C, stufenlos regelbar
- Dosierpumpen: 2 Dosierpumpen inkl. Vorratsbehälter (Waschmittel, Silkonöl, Antistatikum, etc.)

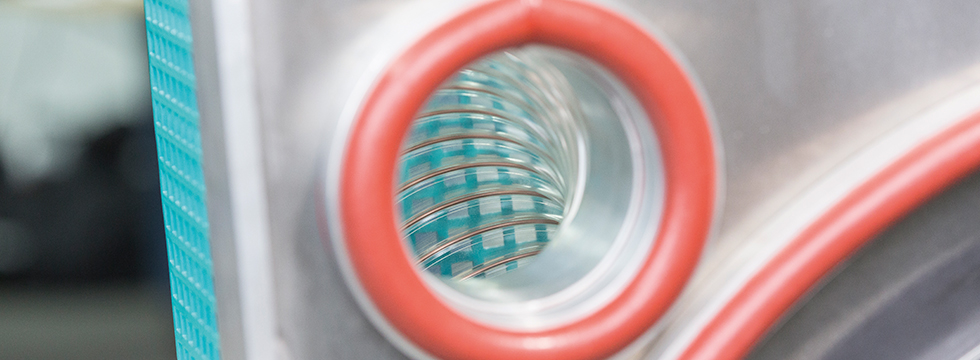

- Dichtungen: verschleißarme gefederte PTFE-Dichtung / Türspezialdichtung
- Druckluftversorgung: nicht notwendig
- Artikelspeicher: 4.000 Stück
- Aufbau: massiver Grundrahmen mit Ausgleichfüßen, staplergeeignet
- Gewicht: ca. 1.600 kg
- Abmessung: 2.020 B x 2.250 T x 2.600 H
- Elektrischer Anschluss: 400/230/24 V/50 Hz/N/PE/3Ph/50A
- Wasseranschluss: 1/2“
- Abwasseranschluss: 2“
- Abgas: DN 120
- Heizleistung: 16 kW
AWW 60
AWB 60
Einfaches und sicheres Datenhandling mit integrierter USB- und LAN-Schnittstelle. Durch das Barcodelesegerät können Rezepturen einfach und sicher abgerufen werden. Integration der Maschinen in firmeninterne Strukturen mit Fernzugriff und Online-Maschinenzugriff sind möglich. OPC-UA ist als universelle Kommunikationsschnitstelle an allen unseren Maschinen verfügbar.
Der Korb kann ausgetauscht werden und somit stehen verschiedene Korblochungen zur Auswahl. Je nach Formteilgröße exakt auf Ihre Anforderungen zugeschnitten. Die Beladung erfolgt manuell durch die manuell betätigte Außentür. Das Entleeren des Korbes erfolgt automatisch durch die eingebauten Wälzleisten.

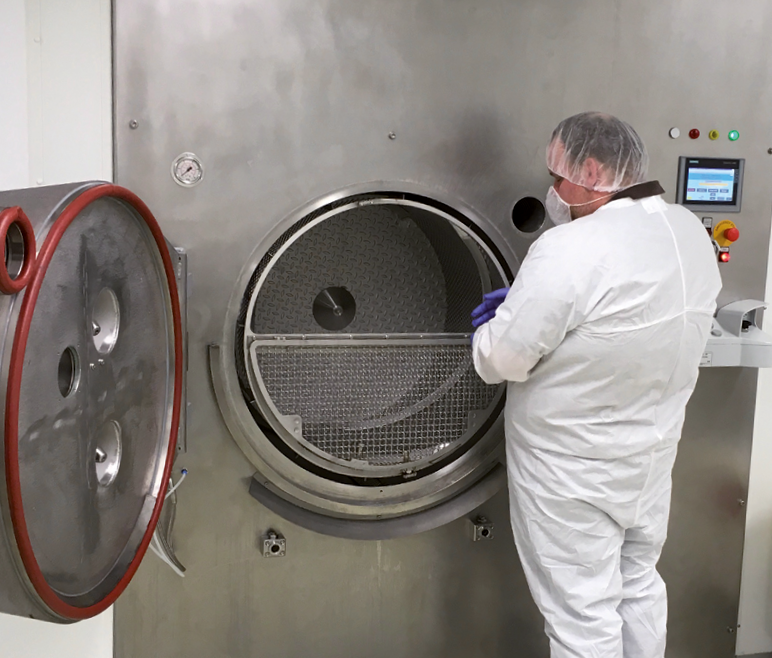

Für die anspruchsvolle Bearbeitung in Reinräumen bauen wir speziell dafür geeignete Anlagen.
Die AWB 60 ist eine Beschichtungsanlage mit höchstem Wirkungsgrad. Je nachdem, wie Ihre Anforderung aussieht, wird die Anlage individuell konfiguriert – sodass Ihr Produkt am Ende eine ideale Beschichtung auf eine höchstwirtschaftliche Art und Weise erhält.
