Impianti di lavaggio, asciugatura e finissaggio

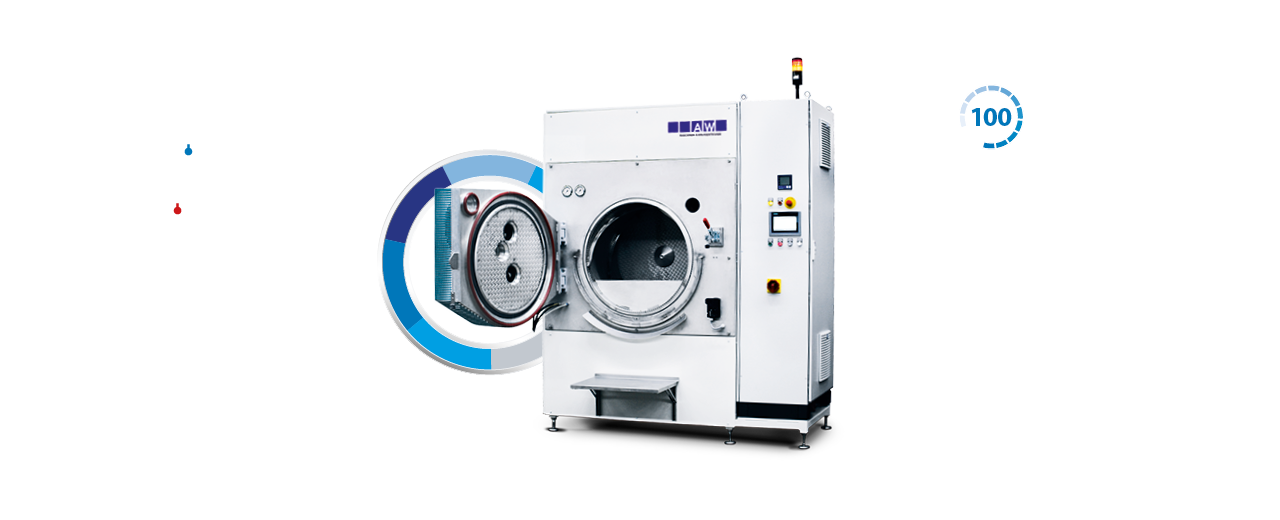

La AWW 60 // AWB 60
La costruzione semplice e robusta offre una soluzione economica per il lavaggio e l’asciugatura dei pezzi. E questo con una ottimale tracciabilità dei processi. Il sistema di controllo S7-1500, abbinato al moderno schermo touch HMI e al lettore codice a barre, rende semplice l’utilizzo dell’impianto da parte dell’operatore.
In base alle vostre necessità realizziamo macchine con caratteristiche e volumi di carico e individuali.
Pulizia continua
Lavaggio ad alta pressione
> Ugello ad alta prestazione fino a 200 bar
> Pompa ad alta pressione integrata
> Basso consumo di acqua con risultato ottimale di pulizia
Ugello per il finissaggio (AWB 60)
> ugello di spruzzatura a flusso controllato del prodotto di rivestimento
Pompe di dosaggio (AWW 60 // AWB 60)
> 2 pompe di dosaggio integrate
> 2 contenitori per prodotti di consumo (per es. detersivo, olio siliconico, antistatico)
Gli standard della AWW 60 // AWB 60
Sistema di controllo
> Siemens S7-1500 con pannello touch TP 700 Comfort
Riscaldamento dell‘acqua
> Tramite scaldaacqua istantaneo
> 20 °C – 60 °C, regolazione continua
Asciugatura
> Ventilatore ad alta pressione e serpentine di riscaldamento
> 30 °C – 90 °C, regolazione continua
Alloggiamento
> Cabina ad isolamento acustico
Cestello
> Cestello forato intercambiabile
Numero di giri
> 7 – 60 rpm
Gestione dei dati (LAN, USB)
> Salvataggio esterno dei parametri
> Documentazione continua dei lotti
Dati tecnici della AWW 60 // AWB 60
- Alloggiamento: cabina ad isolamento acustico
- Sistema di controllo: Siemens S7-1500 con pannello touch screen TP 700 Comfort incl. lettore codici a barre
- Posizione quadro elettrico: laterale, integrato nella macchina
- Documentazione processi: gestione dati tramite LAN e/o USB
- Volume di carico: fino a 100 Litri
- Volume cestello: 240 Litri
- Geometria cestello: cilindrico con listelli per il rotolamento
- Numero di giri cestello: 7 – 60 rpm
- Lavaggio ad alta pressione: ugello fino a 200 bar
- Porta di carico: manuale
- Temperatura dell‘acqua: 20 °C – 60 °C, regolabile
- Temperatura di asciugatura: 30 °C – 90 °C, regolabile
- Pompe di dosaggio: 2 pompe di dosaggio con contenitori (detersivo, olio siliconico, antistatico, ecc.)
- Guarnizioni: guarnizione poco usurabile a molla in PTFE / Guarnizione speciale per la porta
- Erogazione aria compressa: non necessaria
- Salvataggio articoli: 4.000 unità
- Costruzione: solida piattaforma d’appoggio con fori per muletto
- Peso: circa 600 kg
- Misure: 2.020 L x 2.250 P x 2.600 A
- Collegamento elettrico: 400/230/24 V/50 Hz/N/PE/3Ph/50A
- Allacciamento acqua: 1/2“
- Allacciamento acqua di scarico: 2“
- Scarico: DN 120
- Potenza termica: 16 kW
AWW 60
AWB 60
La gestione dei dati è semplice e sicura grazie all’in-terfaccia integrata USB e LAN. Tramite il lettore codici a barre i parametri salvati possono essere richiamati facilmente e in sicurezza. E’ possibile connettere le mac-chine con strutture interne dell’azienda con accesso da remoto e accesso online alla macchina. Tutte le nostre macchine sono dotate dell’in-terfaccia universale di comunicazione OPC-UA.
Il cestello é intercambiabile per poter scegliere il diametro dei fori, realizzato su misura in base alle vostre esigenze. Il caricamento dei pezzi avviene manualmente attraverso la porta esterna. Lo svuotamento del cestello avviene automaticamente con l’ausilio di listelli per il rotolamento che si trovano all’interno dello stesso.
Per far fronte alle particola-rità della lavorazione in camera bianca abbiamo progettato impianti specifici.
La AWB 60 é una macchina molto efficace per il finissaggio dei vostri pezzi. A seconda delle vostre esigenze configureremo una macchina su misura – così che il vostro prodotto ottenga il rivestimento ideale nel modo più economico.
